SQUID1

Famille Pocket - Boîtiers électroniques - Plastique

Description

Coffrets ergonomique en ABS. Les parties inférieure et supérieures sont munies de guides et de plots pour la fixation d’un circuit imprimé. La partie inférieure a un logement pour une pile à 9V ou deux piles à 1,5V avec trappe d’accès à glissière. Disponibilité de modèles avec face avant perméables aux rayons infrarouge (Mod. SQ1-IR et SQ124-IR). Le modèle “SQ124” est livré avec un jeu de une, deux et quatre touches de couleur bleu. Les modèles “SQ11” et ”SQ11-IR”ont un décrochement pour clavier à membrane. Montage par trois vis. Disponibles sur demande, connecteurs à boutons pour pile à 9V (Mod. AB9), cale auto-adhésive pour piles (DSA).

Détails

Produits

Modèle L (mm) W (mm) H (mm) Couleur (Ral) Matériel MAX PCB L (mm) MAX PCB W (mm) Vis Batterie Accessoires Dessins Plus

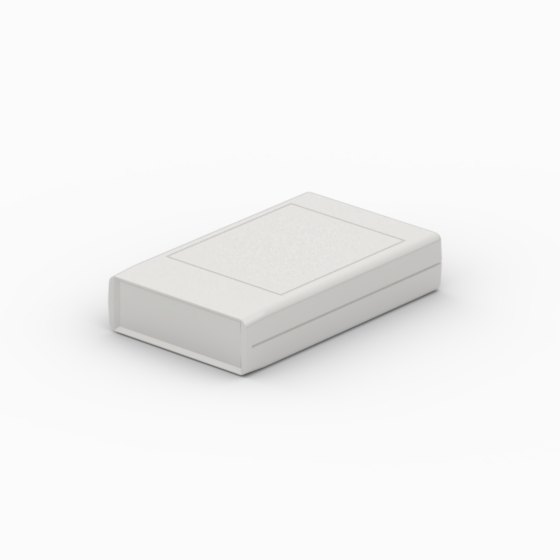

SQ1.5 100 60,5 21 9018
AG-ATY 52 48,5 3 2 x AA / 1 x 9V AB9
DSA
PDF
DWG
Affiche
  • Couleur (Ral): 9018
  • Matériel: AG-ATY
  • MAX PCB L (mm): 52
  • MAX PCB W (mm): 48,5
  • Vis: 3
  • Batterie: 2 x AA / 1 x 9V
  • Accessoires: AB9 DSA
  • Dessins:  PDF  DWG

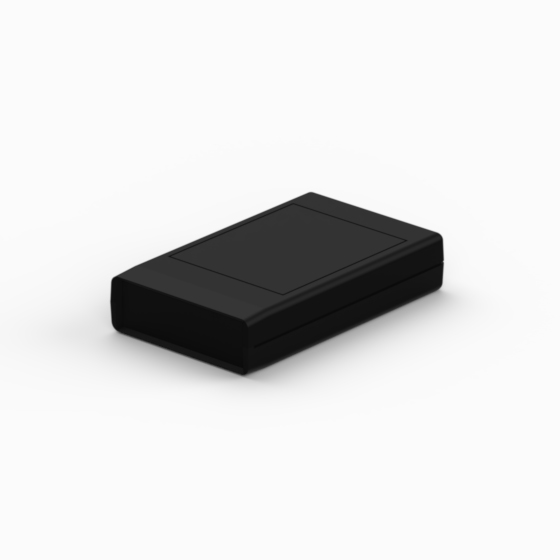

SQ1.9 100 60,5 21 9004
P2H-AT 52 48,5 3 2 x AA / 1 x 9V AB9
DSA
PDF
DWG
Affiche
  • Couleur (Ral): 9004
  • Matériel: P2H-AT
  • MAX PCB L (mm): 52
  • MAX PCB W (mm): 48,5
  • Vis: 3
  • Batterie: 2 x AA / 1 x 9V
  • Accessoires: AB9 DSA
  • Dessins:  PDF  DWG
SQ1-IR.5 100 60,5 21 9018
AG-ATY 52 48,5 3 2 x AA / 1 x 9V AB9
DSA
PDF
DWG
Affiche
  • Couleur (Ral): 9018
  • Matériel: AG-ATY
  • MAX PCB L (mm): 52
  • MAX PCB W (mm): 48,5
  • Vis: 3
  • Batterie: 2 x AA / 1 x 9V
  • Accessoires: AB9 DSA
  • Dessins:  PDF  DWG
SQ1-IR.9 100 60,5 21 9004
P2H-AT 52 48,5 3 2 x AA / 1 x 9V AB9
DSA
PDF
DWG
Affiche
  • Couleur (Ral): 9004
  • Matériel: P2H-AT
  • MAX PCB L (mm): 52
  • MAX PCB W (mm): 48,5
  • Vis: 3
  • Batterie: 2 x AA / 1 x 9V
  • Accessoires: AB9 DSA
  • Dessins:  PDF  DWG

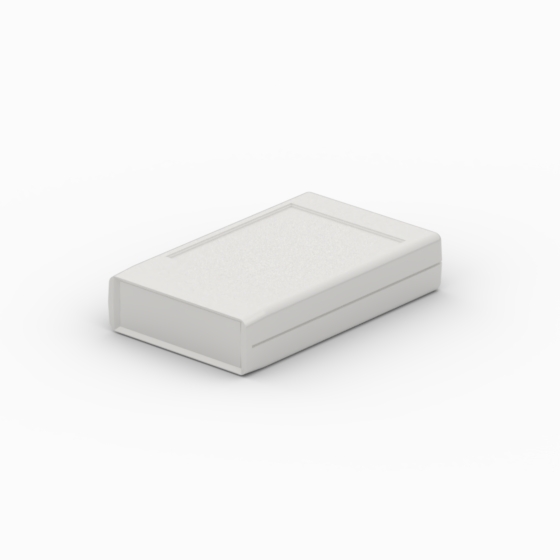

SQ11.5 100 60,5 21 9018
AG-ATY 52 48,5 3 2 x AA / 1 x 9V AB9
DSA
PDF
DWG
Affiche
  • Couleur (Ral): 9018
  • Matériel: AG-ATY
  • MAX PCB L (mm): 52
  • MAX PCB W (mm): 48,5
  • Vis: 3
  • Batterie: 2 x AA / 1 x 9V
  • Accessoires: AB9 DSA
  • Dessins:  PDF  DWG
SQ11.9 100 60,5 21 9004
P2H-AT 52 48,5 3 2 x AA / 1 x 9V AB9
DSA
PDF
DWG
Affiche
  • Couleur (Ral): 9004
  • Matériel: P2H-AT
  • MAX PCB L (mm): 52
  • MAX PCB W (mm): 48,5
  • Vis: 3
  • Batterie: 2 x AA / 1 x 9V
  • Accessoires: AB9 DSA
  • Dessins:  PDF  DWG
SQ11-IR.5 100 60,5 21 9018
AG-ATY 52 48,5 3 2 x AA / 1 x 9V AB9
DSA
PDF
DWG
Affiche
  • Couleur (Ral): 9018
  • Matériel: AG-ATY
  • MAX PCB L (mm): 52
  • MAX PCB W (mm): 48,5
  • Vis: 3
  • Batterie: 2 x AA / 1 x 9V
  • Accessoires: AB9 DSA
  • Dessins:  PDF  DWG

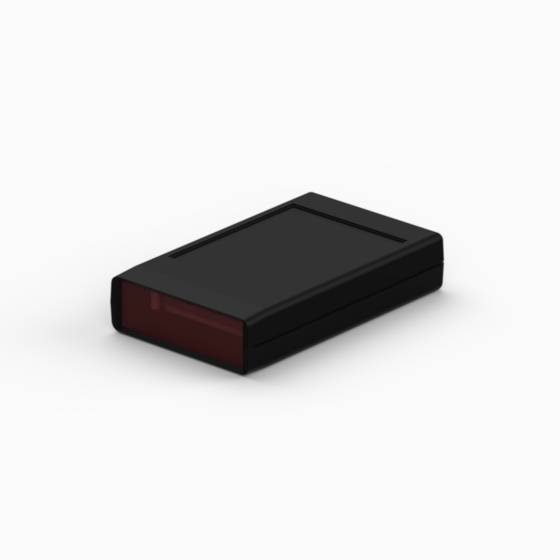

SQ11-IR.9 100 60,5 21 9004
P2H-AT 52 48,5 3 2 x AA / 1 x 9V AB9
DSA
PDF
DWG
Affiche
  • Couleur (Ral): 9004
  • Matériel: P2H-AT
  • MAX PCB L (mm): 52
  • MAX PCB W (mm): 48,5
  • Vis: 3
  • Batterie: 2 x AA / 1 x 9V
  • Accessoires: AB9 DSA
  • Dessins:  PDF  DWG

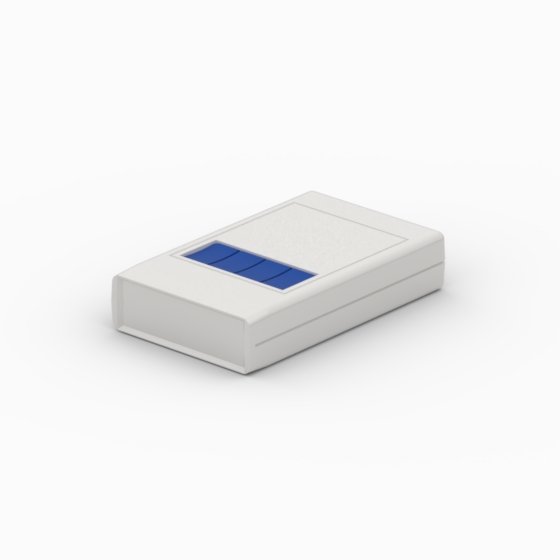

SQ124.5 100 60,5 21 9018
AG-ATY 52 48,5 3 2 x AA / 1 x 9V AB9
DSA
PDF
DWG
Affiche
  • Couleur (Ral): 9018
  • Matériel: AG-ATY
  • MAX PCB L (mm): 52
  • MAX PCB W (mm): 48,5
  • Vis: 3
  • Batterie: 2 x AA / 1 x 9V
  • Accessoires: AB9 DSA
  • Dessins:  PDF  DWG

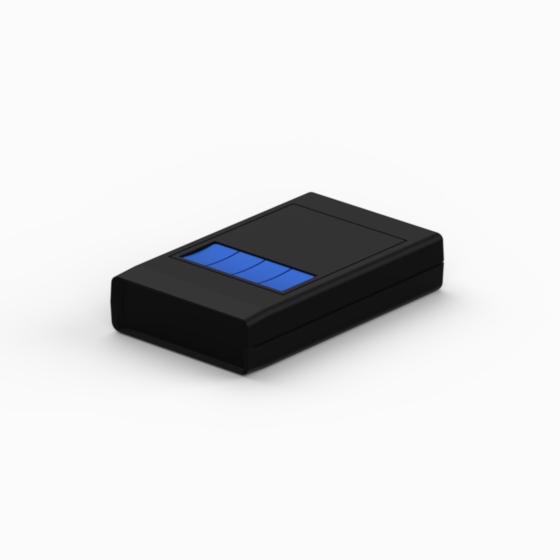

SQ124.9 100 60,5 21 9004
P2H-AT 52 48,5 3 2 x AA / 1 x 9V AB9
DSA
PDF
DWG
Affiche
  • Couleur (Ral): 9004
  • Matériel: P2H-AT
  • MAX PCB L (mm): 52
  • MAX PCB W (mm): 48,5
  • Vis: 3
  • Batterie: 2 x AA / 1 x 9V
  • Accessoires: AB9 DSA
  • Dessins:  PDF  DWG

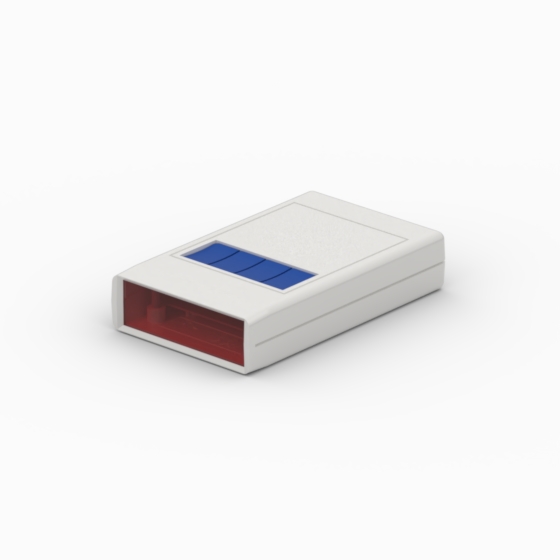

SQ124-IR.5 100 60,5 21 9018
AG-ATY 52 48,5 3 2 x AA / 1 x 9V AB9
DSA
PDF
DWG
Affiche
  • Couleur (Ral): 9018
  • Matériel: AG-ATY
  • MAX PCB L (mm): 52
  • MAX PCB W (mm): 48,5
  • Vis: 3
  • Batterie: 2 x AA / 1 x 9V
  • Accessoires: AB9 DSA
  • Dessins:  PDF  DWG

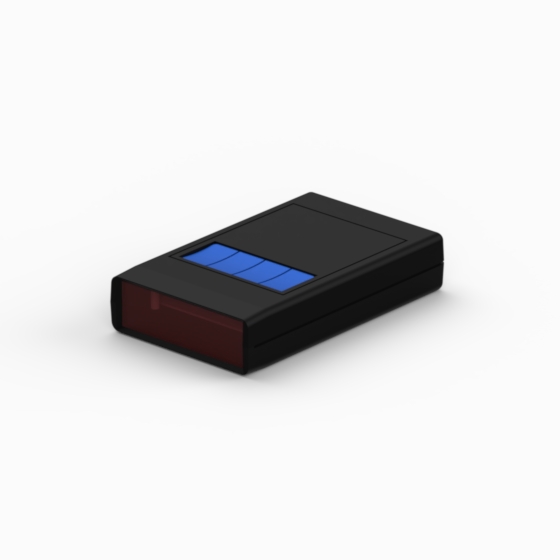

SQ124-IR.9 100 60,5 21 9004
P2H-AT 52 48,5 3 2 x AA / 1 x 9V AB9
DSA
PDF
DWG
Affiche
  • Couleur (Ral): 9004
  • Matériel: P2H-AT
  • MAX PCB L (mm): 52
  • MAX PCB W (mm): 48,5
  • Vis: 3
  • Batterie: 2 x AA / 1 x 9V
  • Accessoires: AB9 DSA
  • Dessins:  PDF  DWG
