STRUMENTALIA PULPIT

Famille Strumentalia - Boîtiers électroniques - Plastique

Description

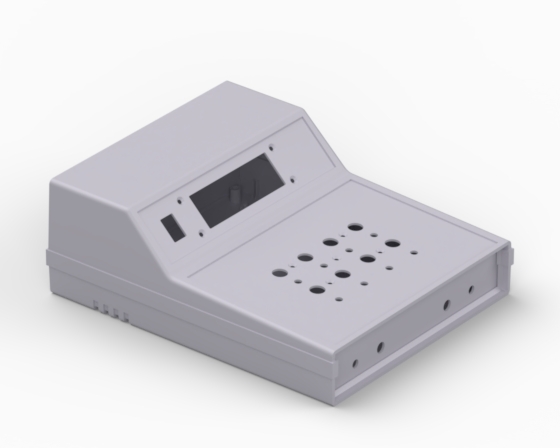

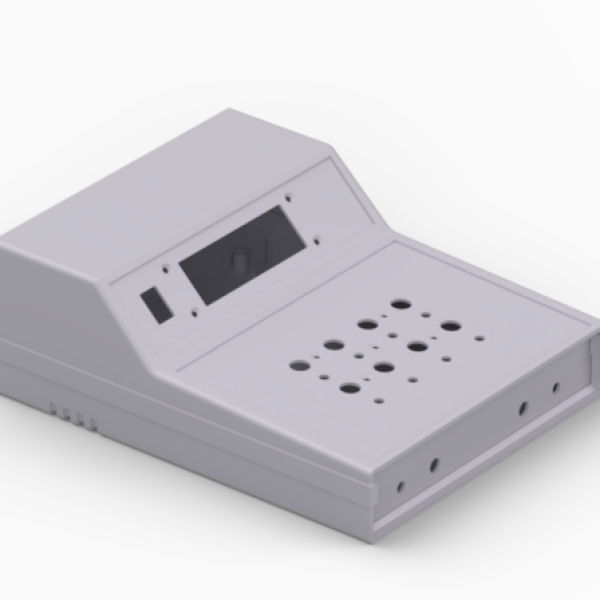

Boîtier en ABS avec panneaux avant et arrière en ABS. Les parties inférieure et supérieure sont munies de guides et de plots pour la fixation d’un circuit imprimé. Les modèles «763» et «764» présentent la partie supérieure inclinée avec un décrochement ou une ouverture (175 x 35 mm.) pour clavier à membrane ou display (Mod. 763/O et 764/O). Surface opaque. Montage par quatre vis.

Détails

Produits

Modèle L (mm) W (mm) H (mm) Couleur (Ral) Matériel MAX PCB L (mm) MAX PCB W (mm) Vis Batterie Accessoires Dessins Plus

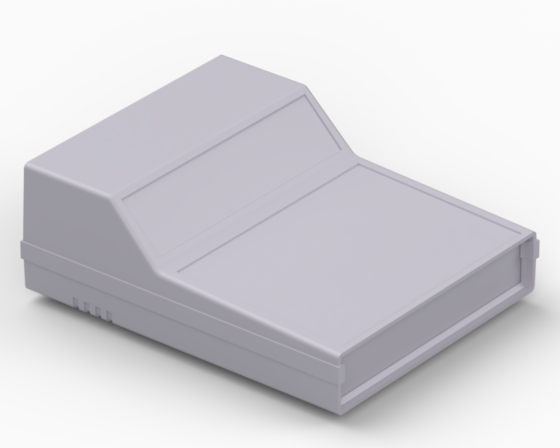

763.5 268 216 95,5 9018
AG-ATY 240 200 4 - PDF
DWG
Affiche
  • Couleur (Ral): 9018
  • Matériel: AG-ATY
  • MAX PCB L (mm): 240
  • MAX PCB W (mm): 200
  • Vis: 4
  • Batterie: -
  • Accessoires:
  • Dessins:  PDF  DWG

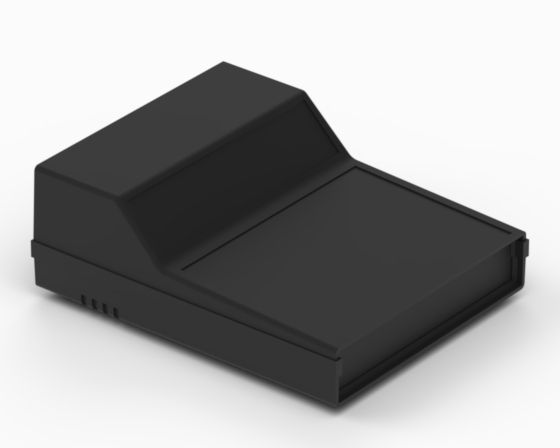

763.9 268 216 95,5 9004
P2H-AT 240 200 4 - PDF
DWG
Affiche
  • Couleur (Ral): 9004
  • Matériel: P2H-AT
  • MAX PCB L (mm): 240
  • MAX PCB W (mm): 200
  • Vis: 4
  • Batterie: -
  • Accessoires:
  • Dessins:  PDF  DWG

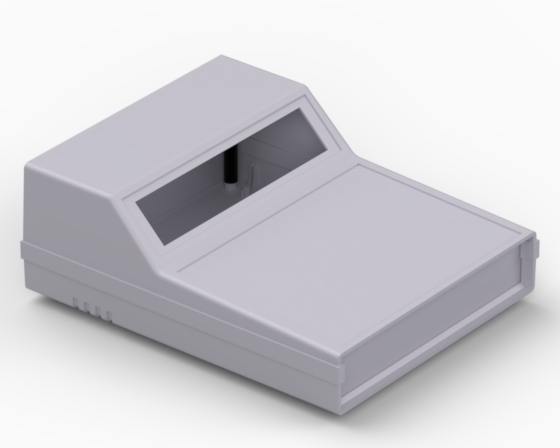

763/O.5 268 216 95,5 9018
AG-ATY 240 200 4 - PDF
DWG
Affiche
  • Couleur (Ral): 9018
  • Matériel: AG-ATY
  • MAX PCB L (mm): 240
  • MAX PCB W (mm): 200
  • Vis: 4
  • Batterie: -
  • Accessoires:
  • Dessins:  PDF  DWG

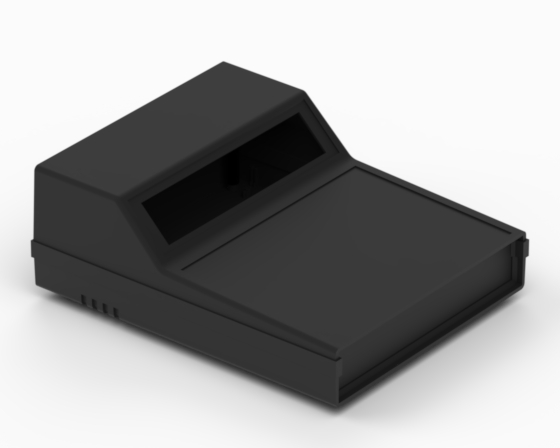

763/O.9 268 216 95,5 9004
P2H-AT 240 200 4 - PDF
DWG
Affiche
  • Couleur (Ral): 9004
  • Matériel: P2H-AT
  • MAX PCB L (mm): 240
  • MAX PCB W (mm): 200
  • Vis: 4
  • Batterie: -
  • Accessoires:
  • Dessins:  PDF  DWG

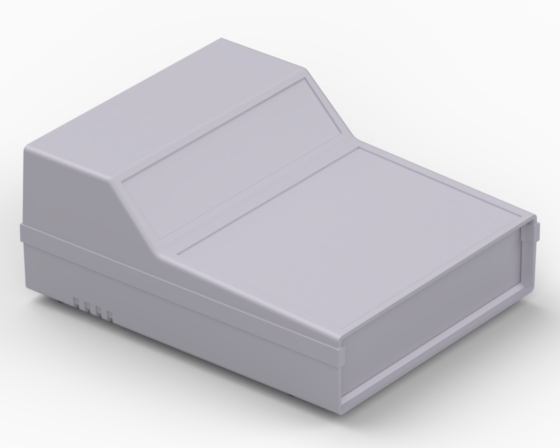

764.5 268 216 108,5 9018
AG-ATY 240 200 4 - PDF
DWG
Affiche
  • Couleur (Ral): 9018
  • Matériel: AG-ATY
  • MAX PCB L (mm): 240
  • MAX PCB W (mm): 200
  • Vis: 4
  • Batterie: -
  • Accessoires:
  • Dessins:  PDF  DWG

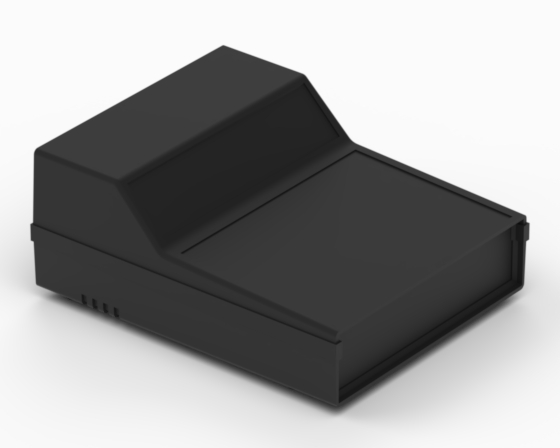

764.9 268 216 108,5 9004
P2H-AT 240 200 4 - PDF
DWG
Affiche
  • Couleur (Ral): 9004
  • Matériel: P2H-AT
  • MAX PCB L (mm): 240
  • MAX PCB W (mm): 200
  • Vis: 4
  • Batterie: -
  • Accessoires:
  • Dessins:  PDF  DWG

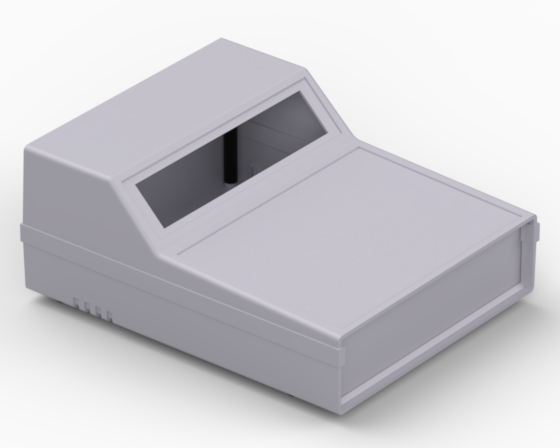

764/O.5 268 216 108,5 9018
AG-ATY 240 200 4 - PDF
DWG
Affiche
  • Couleur (Ral): 9018
  • Matériel: AG-ATY
  • MAX PCB L (mm): 240
  • MAX PCB W (mm): 200
  • Vis: 4
  • Batterie: -
  • Accessoires:
  • Dessins:  PDF  DWG

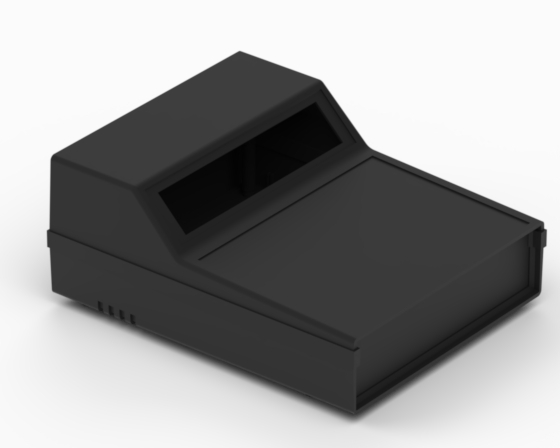

764/O.9 268 216 108,5 9004
P2H-AT 240 200 4 - PDF
DWG
Affiche
  • Couleur (Ral): 9004
  • Matériel: P2H-AT
  • MAX PCB L (mm): 240
  • MAX PCB W (mm): 200
  • Vis: 4
  • Batterie: -
  • Accessoires:
  • Dessins:  PDF  DWG
