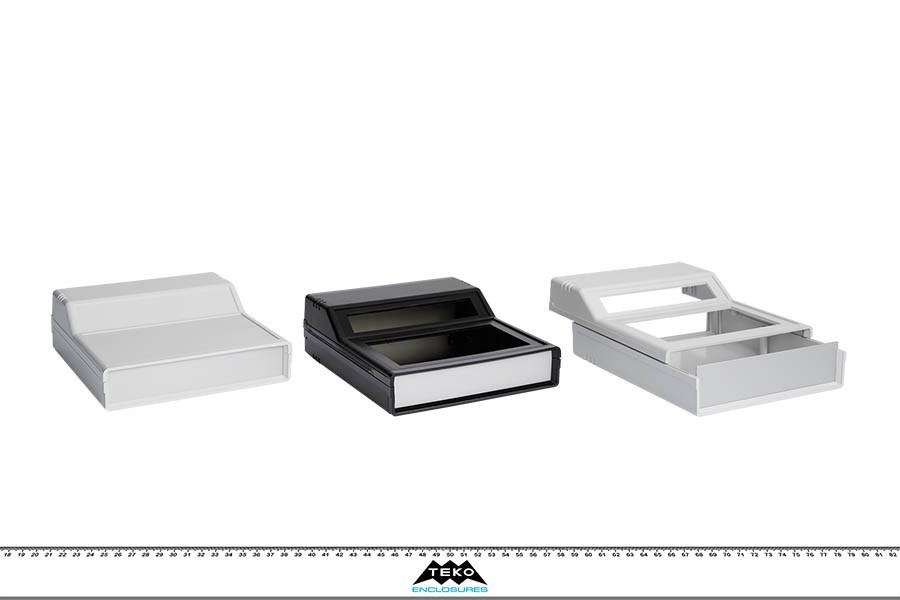

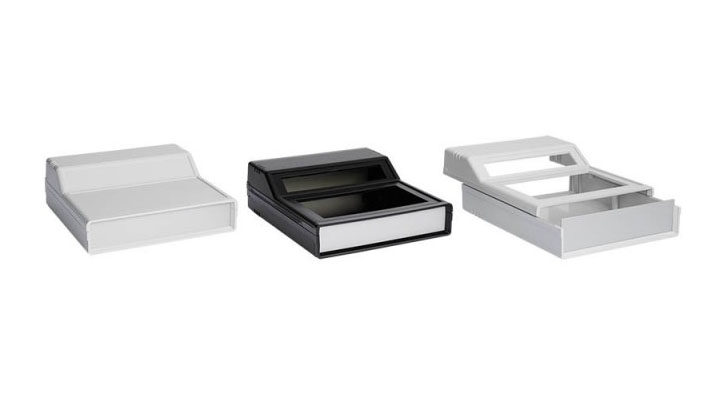

CAB PULPIT

Produktfamilie Front Panel - Gehaeuse fuer Elektronik - Kunststoff

Beschreibung

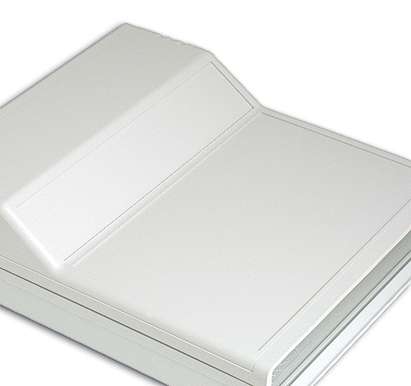

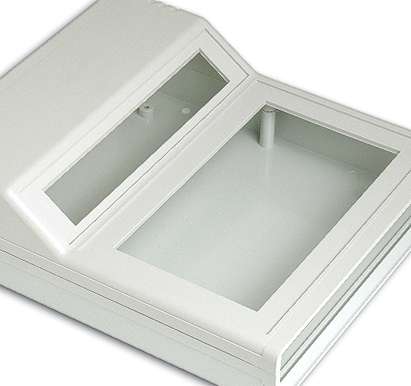

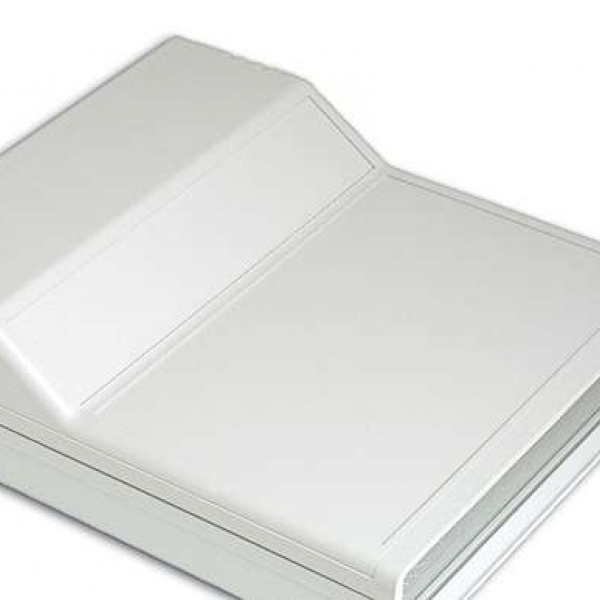

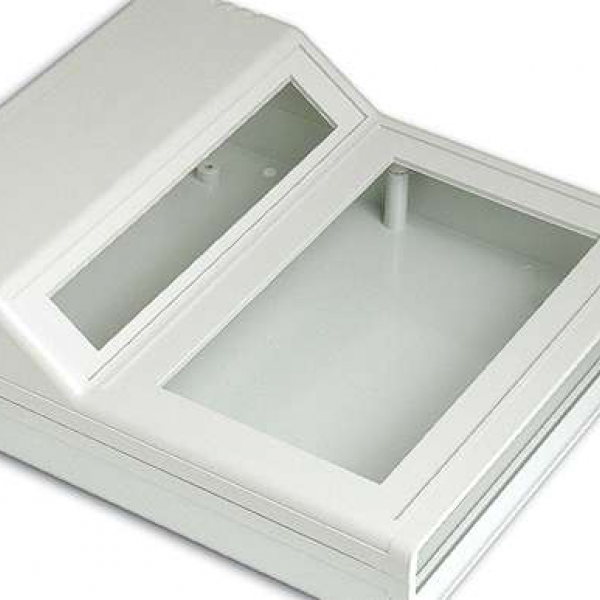

Kunststoffgehäuse mit zwei 1 mm starken Aluminiumdeckplatten. Jede Hälfte hat integrierte Führungen und Montagepfeiler für PCB. Matte Oberfläche. Die Modelle „242“ und „243“ haben ein um 45° geneigtes Anzeigefeld. Die Modelle „242/O“ und 243/O“ sind mit zwei Ausschnitten in den zurückgesetzten Flächen versehen. Montage mit nur zwei Schrauben. Nach Anfrage sind dunkelgraue ABS-Platte lieferbar (PP11, PP12, PP22, PP222, PP223, PP233), Zweifachclip für 9V-Batterie (AB9).

Details

Produkte

Modell L (mm) W (mm) H (mm) Farbe (Ral) Material MAX PCB L (mm) MAX PCB W (mm) Schrauben Batterie Zubehör Zeichnungen Mehr
242.5 173 154 54 9018
AG-ATY 154 140 2 - PP223
PDF
DWG
Displays
  • Farbe (Ral): 9018
  • Material: AG-ATY
  • MAX PCB L (mm): 154
  • MAX PCB W (mm): 140
  • Schrauben: 2
  • Batterie: -
  • Zubehör: PP223
  • Zeichnungen:  PDF  DWG
242.9 173 154 54 9004
P2H-AT 154 140 2 - PP223
PDF
DWG
Displays
  • Farbe (Ral): 9004
  • Material: P2H-AT
  • MAX PCB L (mm): 154
  • MAX PCB W (mm): 140
  • Schrauben: 2
  • Batterie: -
  • Zubehör: PP223
  • Zeichnungen:  PDF  DWG

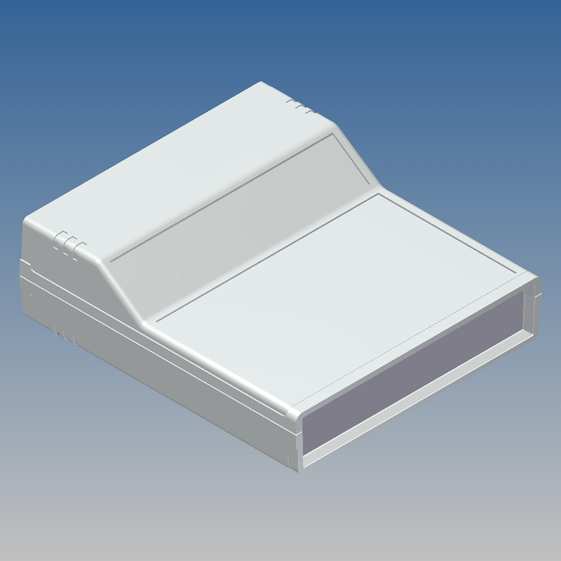

242-B.5 173 154 54 9018
AG-ATY 154 140 2 1 x 9V AB9
PP223
PDF
DWG
Displays
  • Farbe (Ral): 9018
  • Material: AG-ATY
  • MAX PCB L (mm): 154
  • MAX PCB W (mm): 140
  • Schrauben: 2
  • Batterie: 1 x 9V
  • Zubehör: AB9 PP223
  • Zeichnungen:  PDF  DWG

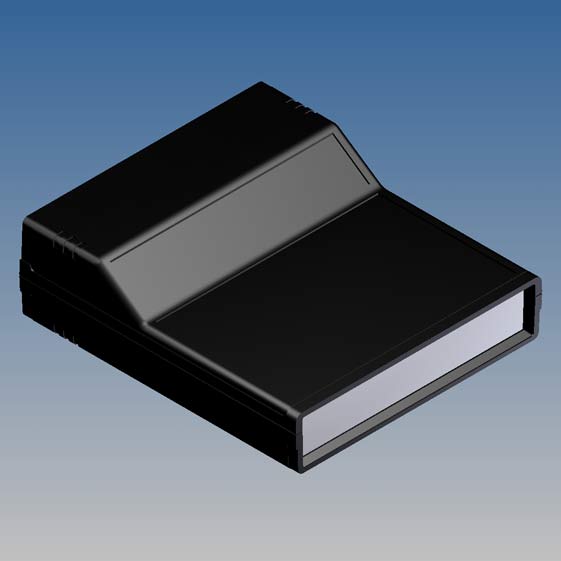

242-B.9 173 154 54 9004
P2H-AT 154 140 2 1 x 9V AB9
PP223
PDF
DWG
Displays
  • Farbe (Ral): 9004
  • Material: P2H-AT
  • MAX PCB L (mm): 154
  • MAX PCB W (mm): 140
  • Schrauben: 2
  • Batterie: 1 x 9V
  • Zubehör: AB9 PP223
  • Zeichnungen:  PDF  DWG
242/O.5 173 154 54 9018
AG-ATY 154 140 2 - PP223
PDF
DWG
Displays
  • Farbe (Ral): 9018
  • Material: AG-ATY
  • MAX PCB L (mm): 154
  • MAX PCB W (mm): 140
  • Schrauben: 2
  • Batterie: -
  • Zubehör: PP223
  • Zeichnungen:  PDF  DWG

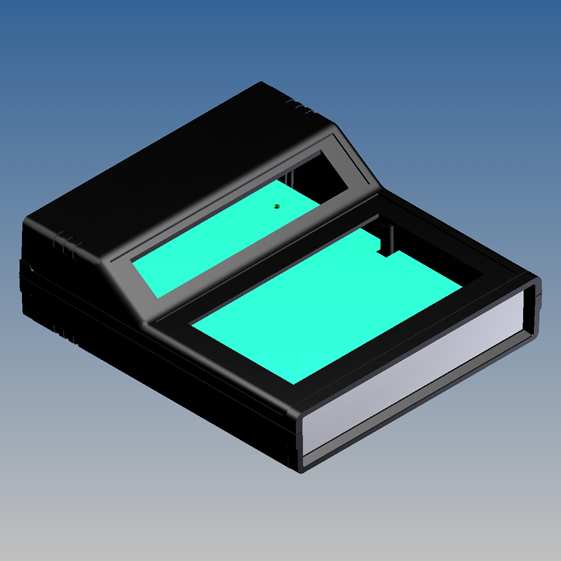

242/O.9 173 154 54 9004
P2H-AT 154 140 2 - PP223
PDF
DWG
Displays
  • Farbe (Ral): 9004
  • Material: P2H-AT
  • MAX PCB L (mm): 154
  • MAX PCB W (mm): 140
  • Schrauben: 2
  • Batterie: -
  • Zubehör: PP223
  • Zeichnungen:  PDF  DWG
243.5 173 154 61 9018
AG-ATY 154 140 2 - PP233
PDF
DWG
Displays
  • Farbe (Ral): 9018
  • Material: AG-ATY
  • MAX PCB L (mm): 154
  • MAX PCB W (mm): 140
  • Schrauben: 2
  • Batterie: -
  • Zubehör: PP233
  • Zeichnungen:  PDF  DWG

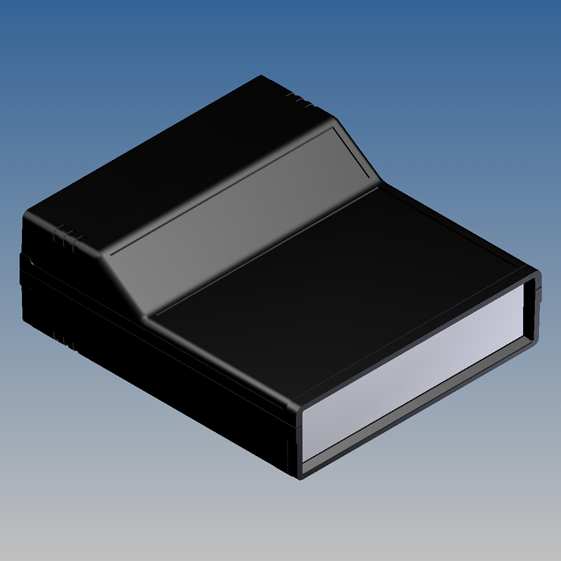

243.9 173 154 61 9004
P2H-AT 154 140 2 - PP233
PDF
DWG
Displays
  • Farbe (Ral): 9004
  • Material: P2H-AT
  • MAX PCB L (mm): 154
  • MAX PCB W (mm): 140
  • Schrauben: 2
  • Batterie: -
  • Zubehör: PP233
  • Zeichnungen:  PDF  DWG

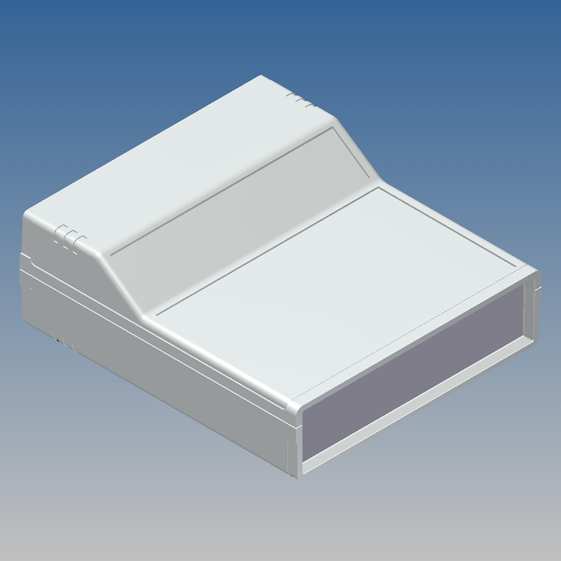

243-B.5 173 154 61 9018
AG-ATY 154 140 2 1 x 9V AB9
PP233
PDF
DWG
Displays
  • Farbe (Ral): 9018
  • Material: AG-ATY
  • MAX PCB L (mm): 154
  • MAX PCB W (mm): 140
  • Schrauben: 2
  • Batterie: 1 x 9V
  • Zubehör: AB9 PP233
  • Zeichnungen:  PDF  DWG
243-B.9 173 154 61 9004
P2H-AT 154 140 2 1 x 9V AB9
PP233
PDF
DWG
Displays
  • Farbe (Ral): 9004
  • Material: P2H-AT
  • MAX PCB L (mm): 154
  • MAX PCB W (mm): 140
  • Schrauben: 2
  • Batterie: 1 x 9V
  • Zubehör: AB9 PP233
  • Zeichnungen:  PDF  DWG

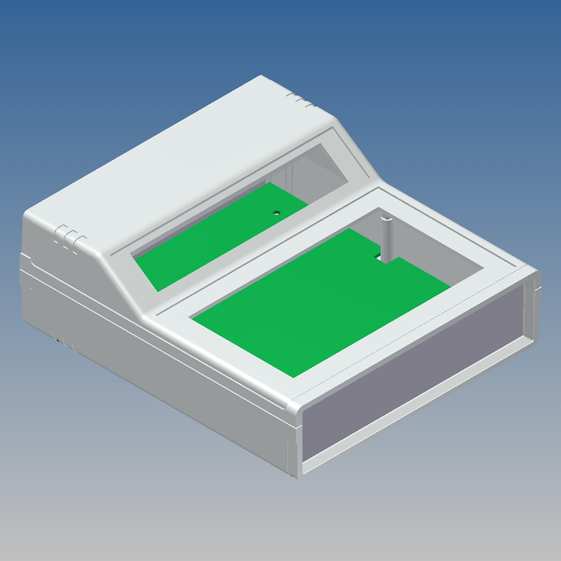

243/O.5 173 154 61 9018
AG-ATY 154 140 2 - PP233
PDF
DWG
Displays
  • Farbe (Ral): 9018
  • Material: AG-ATY
  • MAX PCB L (mm): 154
  • MAX PCB W (mm): 140
  • Schrauben: 2
  • Batterie: -
  • Zubehör: PP233
  • Zeichnungen:  PDF  DWG

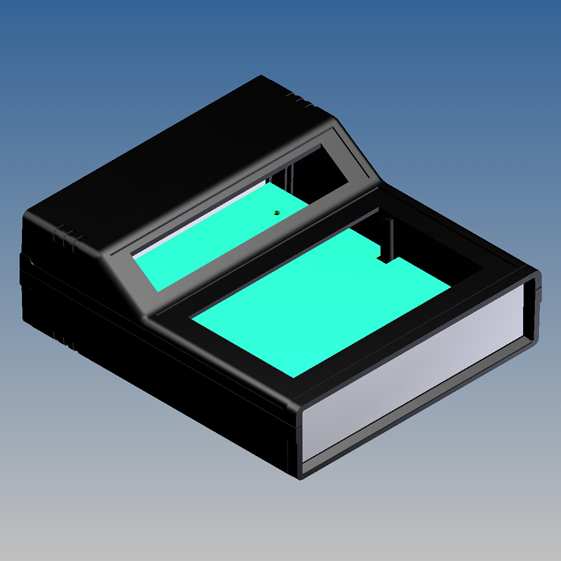

243/O.9 173 154 61 9004
P2H-AT 154 140 2 - PP233
PDF
DWG
Displays
  • Farbe (Ral): 9004
  • Material: P2H-AT
  • MAX PCB L (mm): 154
  • MAX PCB W (mm): 140
  • Schrauben: 2
  • Batterie: -
  • Zubehör: PP233
  • Zeichnungen:  PDF  DWG
