Beschreibung

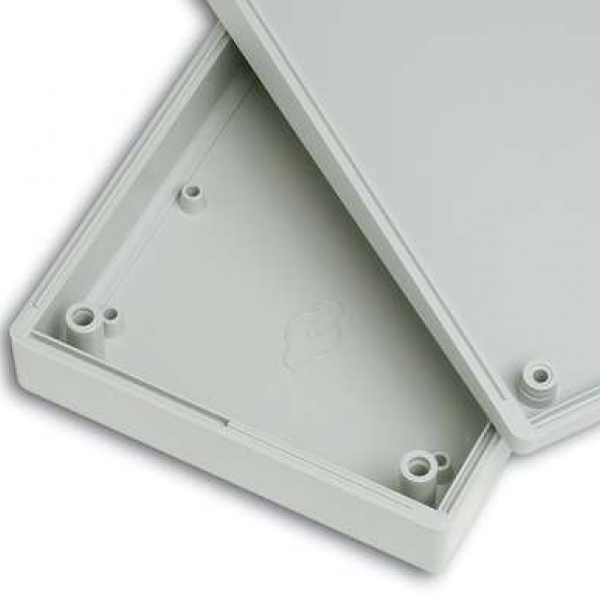

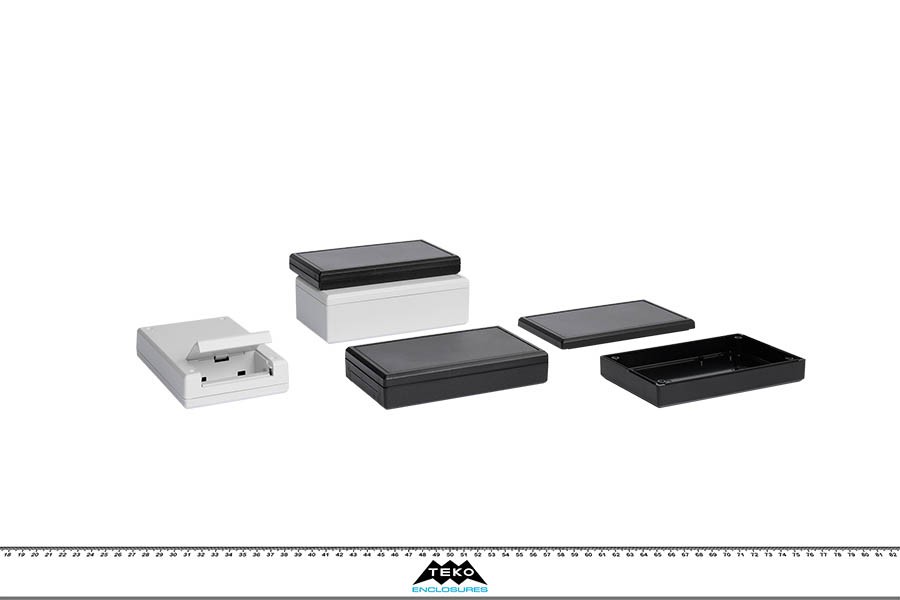

Kunststoffgehäuse mit zurückgesetzter Fläche für den Einbau einer eloxierten 0.5 mm starken Aluminiumplatte. Unterteil und Deckel mit integrierten Montagepfeilern für PCB. Die Modelle mit „F-B“ haben ein Fach für eine 9V Batterie mit Schnappdeckel. Matte Oberfläche. Montage mit vier Schrauben. Die Modelle mit „F“ und „FB“ sind ohne Aluminiumplatte gefertigt und haben keine eingelassene Oberfläche. Nach Anfrage „MT1“ zur Wandmontage.
Produkte
Modell | L (mm) | W (mm) | H (mm) | Farbe (Ral) | Material | MAX PCB L (mm) | MAX PCB W (mm) | Schrauben | Batterie | Zubehör | Zeichnungen | Mehr | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
![]() |

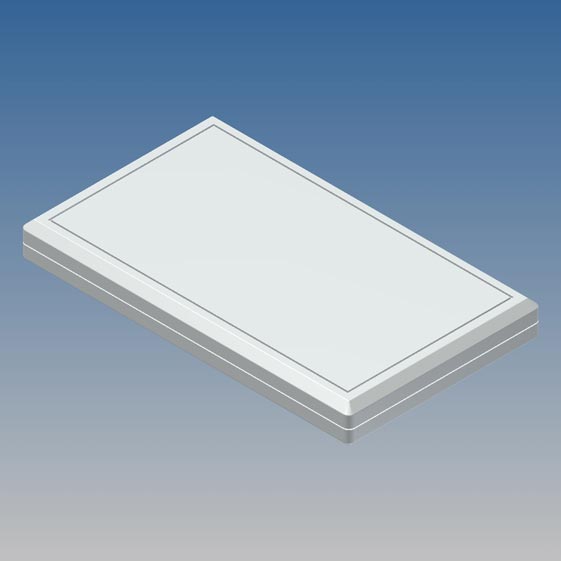

450F.5 | 145 | 85 | 17 |
9018 |
AG-ATY | 135,2 | 75,2 | 4 | - |
M M58 M59 MT1 MW |
PDF DWG |
|
![]() |

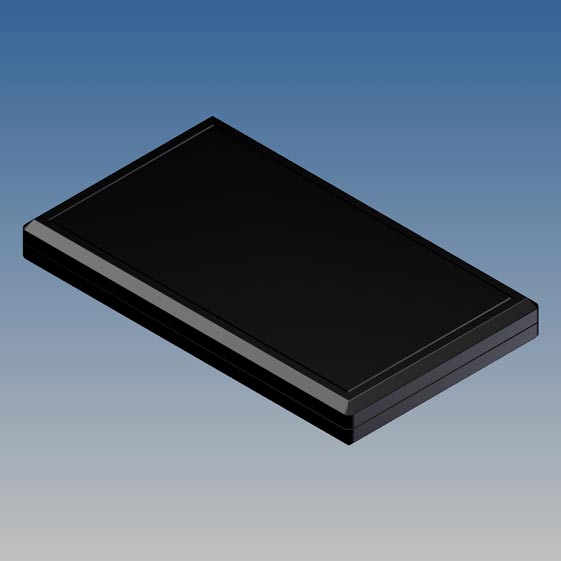

450F.9 | 145 | 85 | 17 |
9004 |
P2H-AT | 135,2 | 75,2 | 4 | - |
M M58 M59 MT1 MW |
PDF DWG |
|
![]() |

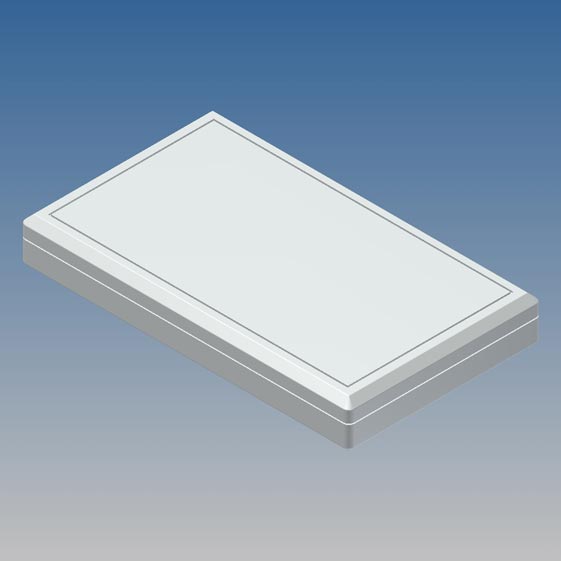

550F.5 | 145 | 85 | 21 |
9018 |
AG-ATY | 135,2 | 75,2 | 4 | - |
M M58 M59 MT1 MW |
PDF DWG |
|
![]() |

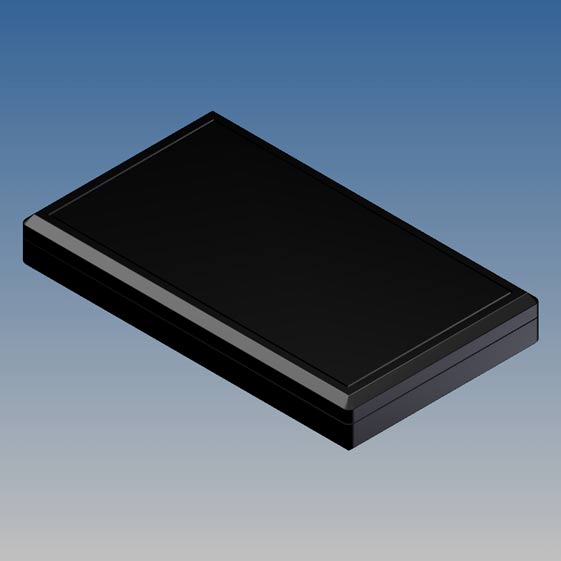

550F.9 | 145 | 85 | 21 |
9004 |
P2H-AT | 135,2 | 75,2 | 4 | - |
M M58 M59 MT1 MW |
PDF DWG |
|
![]() |
660F.5 | 145 | 85 | 27 |
9018 |
AG-ATY | 135,2 | 75,2 | 4 | - |
M M58 M59 MT1 MW |
PDF DWG |
|
![]() |

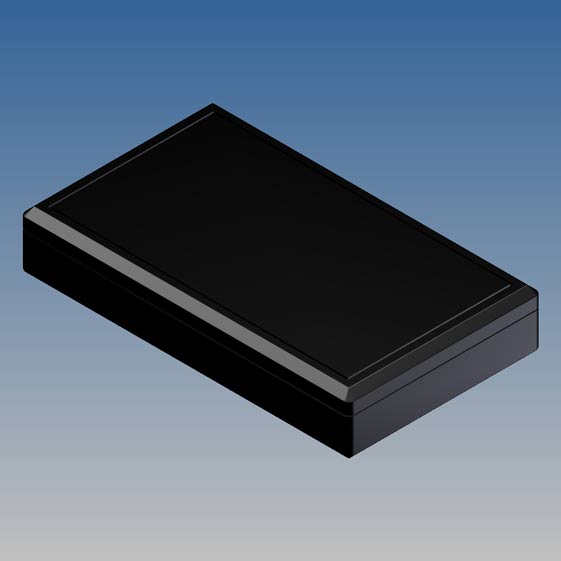

660F.9 | 145 | 85 | 27 |
9004 |
P2H-AT | 135,2 | 75,2 | 4 | - |
M M58 M59 MT1 MW |
PDF DWG |
|
![]() |

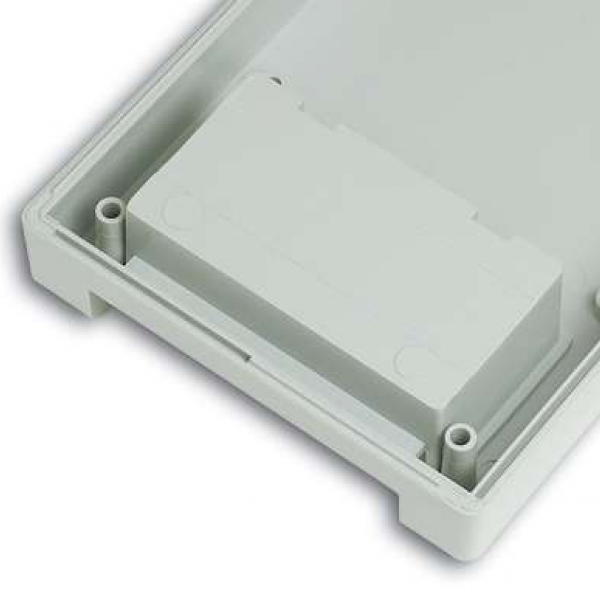

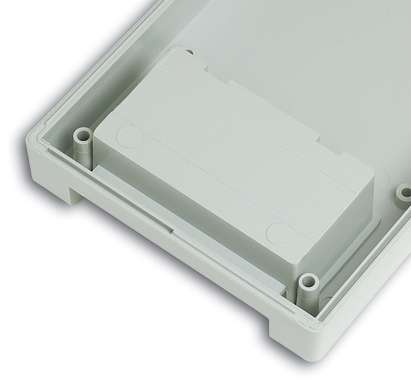

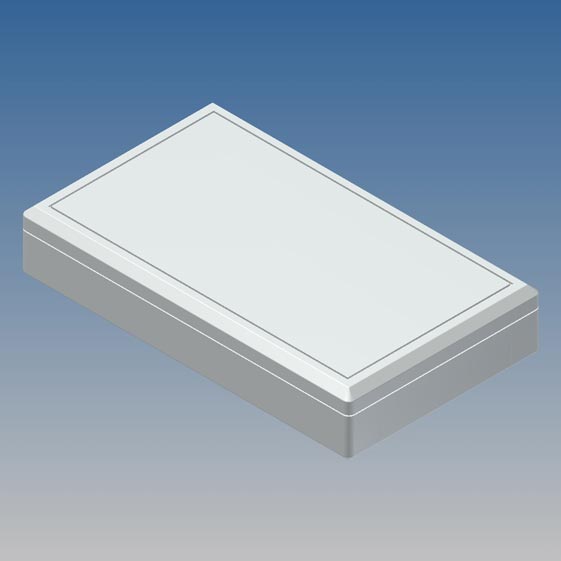

660F-B.5 | 145 | 85 | 27 |
9018 |
AG-ATY | 97,6 | 75,2 | 4 | 1 x 9V |
AB9 M M58 M59 MW |
PDF DWG |
|
![]() |

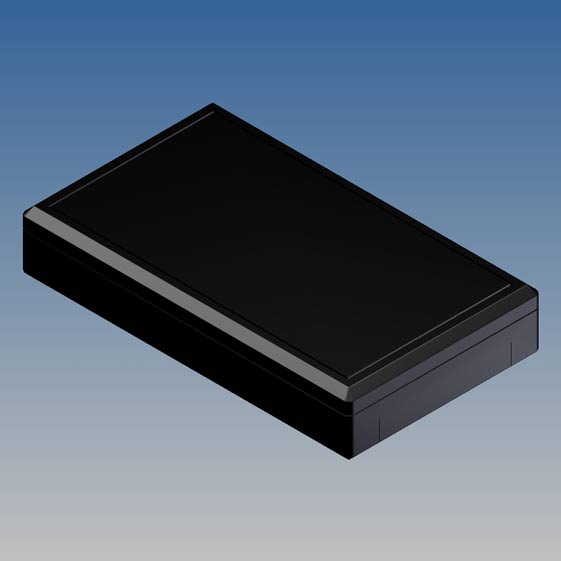

660F-B.9 | 145 | 85 | 27 |
9004 |
P2H-AT | 97,6 | 75,2 | 4 | 1 x 9V |
AB9 M M58 M59 MW |
PDF DWG |
|
![]() |

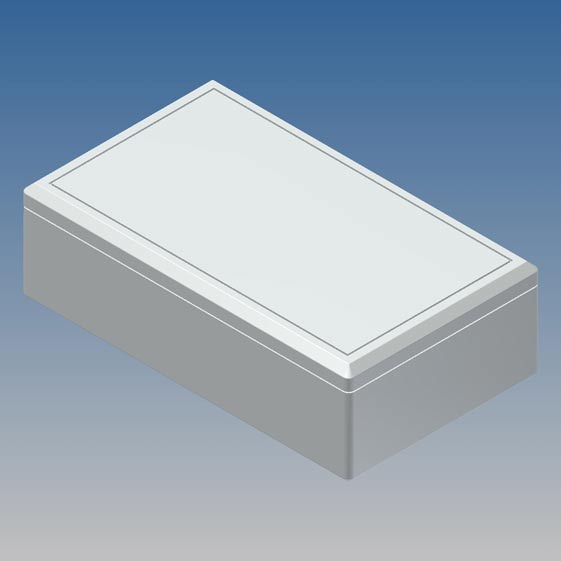

770F.5 | 145 | 85 | 45 |
9018 |
AG-ATY | 135,2 | 75,2 | 4 | - |
M M58 M59 MT1 MW |
PDF DWG |
|
![]() |

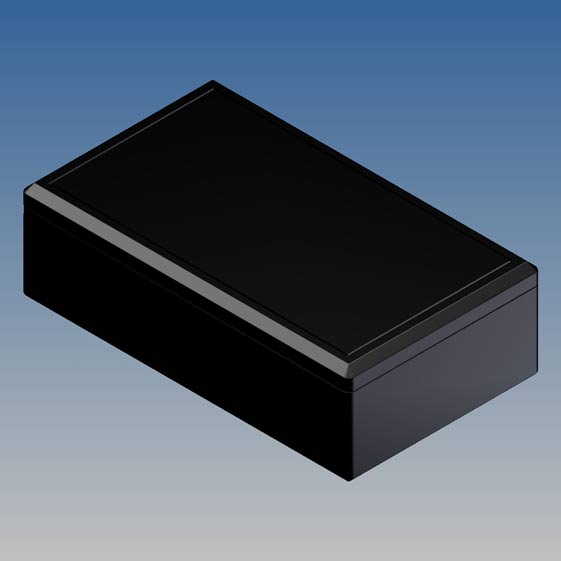

770F.9 | 145 | 85 | 45 |
9004 |
P2H-AT | 135,2 | 75,2 | 4 | - |
M M58 M59 MT1 MW |
PDF DWG |
