P

Famiglia Top Cover - Contenitori per elettronica - Plastica

Descrizione

Contenitori in ABS con spigoli vivi e pareti con superfici lucide all’interno delle quali sono presenti guide per PCB. La serie P ha pannello di chiusura in alluminio spesso 1 mm. I modelli “M1” e “M1/P” sono dotati di pannello flangiato per fissaggio a parete.Chiusura a quattro viti. Disponibili su richiesta pannelli in polistirolo grigio chiaro (Mod. PP1, PP2, PP3 e PP4).

Prodotti

Modello L (mm) W (mm) H (mm) Colore (Ral) Materiale MAX PCB L (mm) MAX PCB W (mm) Viti Batteria Accessori Disegni Altro

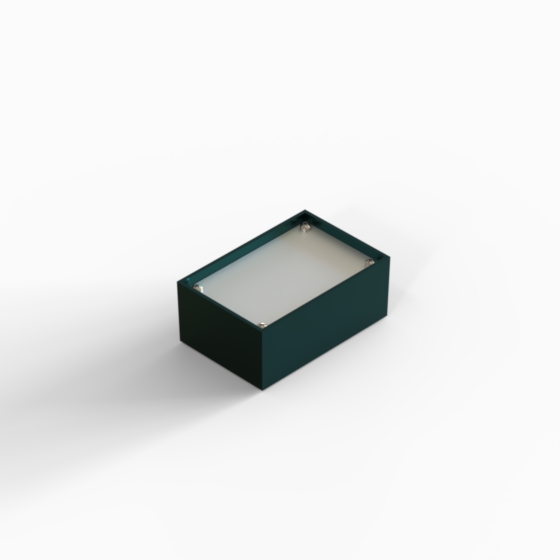

P/1.10 85 56 35,5 5020
N-UT 80 25 4 - PP1
PDF
DWG
Visualizza
  • Colore (Ral): 5020
  • Materiale: N-UT
  • MAX PCB L (mm): 80
  • MAX PCB W (mm): 25
  • Viti: 4
  • Batteria: -
  • Accessori: PP1
  • Disegni:  PDF  DWG
P/1.2 85 56 35,5 7012
N-UT 80 25 4 - PP1
PDF
DWG
Visualizza
  • Colore (Ral): 7012
  • Materiale: N-UT
  • MAX PCB L (mm): 80
  • MAX PCB W (mm): 25
  • Viti: 4
  • Batteria: -
  • Accessori: PP1
  • Disegni:  PDF  DWG

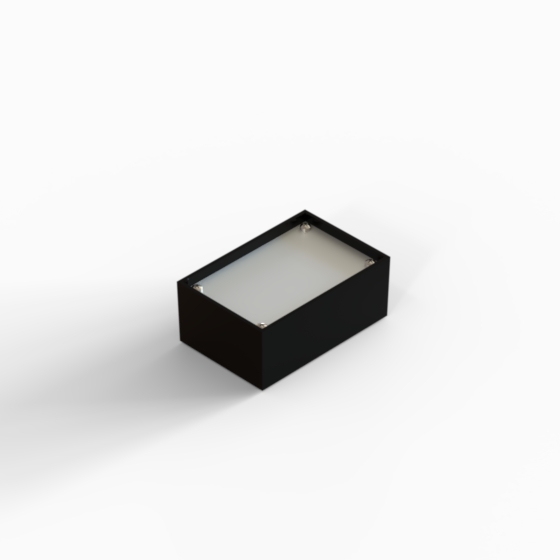

P/1.9 85 56 35,5 9004
P2H-AT 80 25 4 - PP1
PDF
DWG
Visualizza
  • Colore (Ral): 9004
  • Materiale: P2H-AT
  • MAX PCB L (mm): 80
  • MAX PCB W (mm): 25
  • Viti: 4
  • Batteria: -
  • Accessori: PP1
  • Disegni:  PDF  DWG

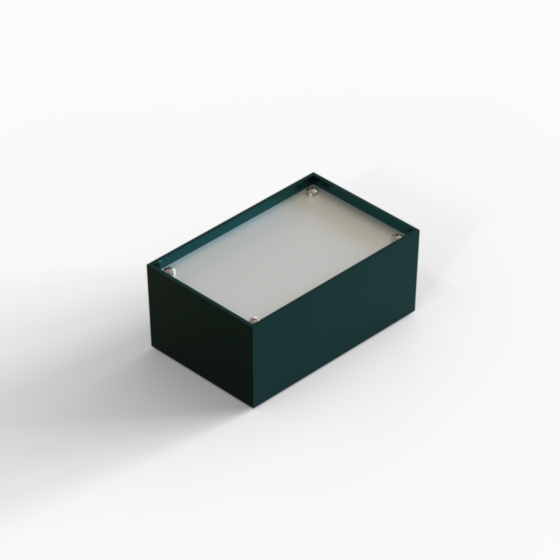

P/2.10 110 70 48 5020
N-UT 103,5 37 4 - PP2
PDF
DWG
Visualizza
  • Colore (Ral): 5020
  • Materiale: N-UT
  • MAX PCB L (mm): 103,5
  • MAX PCB W (mm): 37
  • Viti: 4
  • Batteria: -
  • Accessori: PP2
  • Disegni:  PDF  DWG

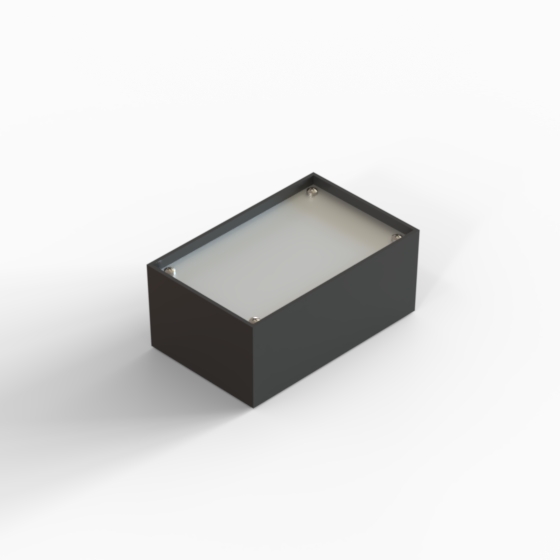

P/2.2 110 70 48 7012
N-UT 103,5 37 4 - PP2
PDF
DWG
Visualizza
  • Colore (Ral): 7012
  • Materiale: N-UT
  • MAX PCB L (mm): 103,5
  • MAX PCB W (mm): 37
  • Viti: 4
  • Batteria: -
  • Accessori: PP2
  • Disegni:  PDF  DWG

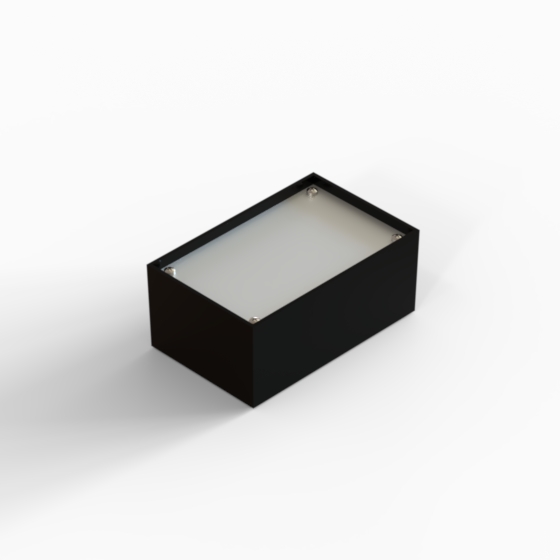

P/2.9 110 70 48 9004
P2H-AT 103,5 37 4 - PP2
PDF
DWG
Visualizza
  • Colore (Ral): 9004
  • Materiale: P2H-AT
  • MAX PCB L (mm): 103,5
  • MAX PCB W (mm): 37
  • Viti: 4
  • Batteria: -
  • Accessori: PP2
  • Disegni:  PDF  DWG
P/3.10 160 96 61 5020
N-UT 154 49 4 - PP3
PDF
DWG
Visualizza
  • Colore (Ral): 5020
  • Materiale: N-UT
  • MAX PCB L (mm): 154
  • MAX PCB W (mm): 49
  • Viti: 4
  • Batteria: -
  • Accessori: PP3
  • Disegni:  PDF  DWG
P/3.2 160 96 61 7012
N-UT 154 49 4 - PP3
PDF
DWG
Visualizza
  • Colore (Ral): 7012
  • Materiale: N-UT
  • MAX PCB L (mm): 154
  • MAX PCB W (mm): 49
  • Viti: 4
  • Batteria: -
  • Accessori: PP3
  • Disegni:  PDF  DWG

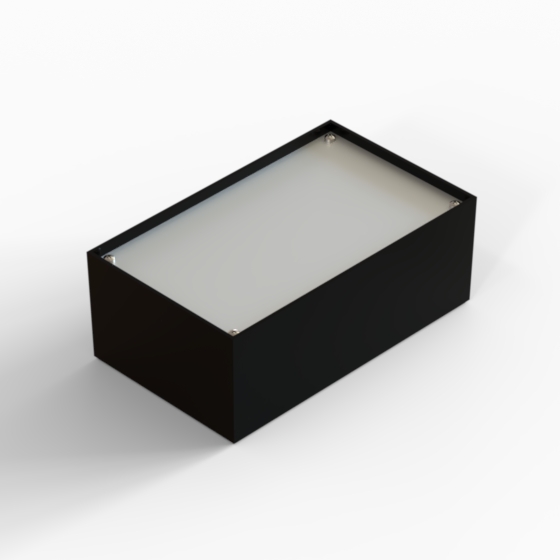

P/3.9 160 96 61 9004
P2H-AT 154 49 4 - PP3
PDF
DWG
Visualizza
  • Colore (Ral): 9004
  • Materiale: P2H-AT
  • MAX PCB L (mm): 154
  • MAX PCB W (mm): 49
  • Viti: 4
  • Batteria: -
  • Accessori: PP3
  • Disegni:  PDF  DWG

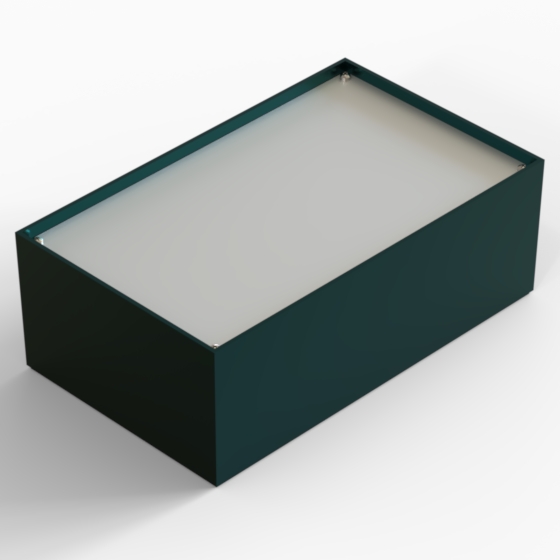

P/4.10 215 130 77 5020
N-UT 208 64,5 4 - PP4
PDF
DWG
Visualizza
  • Colore (Ral): 5020
  • Materiale: N-UT
  • MAX PCB L (mm): 208
  • MAX PCB W (mm): 64,5
  • Viti: 4
  • Batteria: -
  • Accessori: PP4
  • Disegni:  PDF  DWG

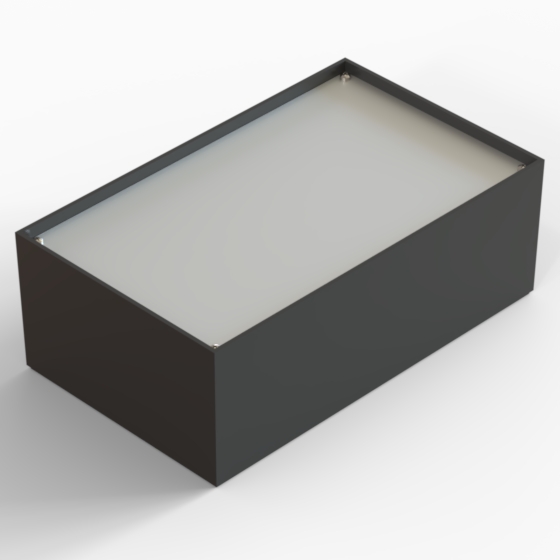

P/4.2 215 130 77 7012
N-UT 208 64,5 4 - PP4
PDF
DWG
Visualizza
  • Colore (Ral): 7012
  • Materiale: N-UT
  • MAX PCB L (mm): 208
  • MAX PCB W (mm): 64,5
  • Viti: 4
  • Batteria: -
  • Accessori: PP4
  • Disegni:  PDF  DWG

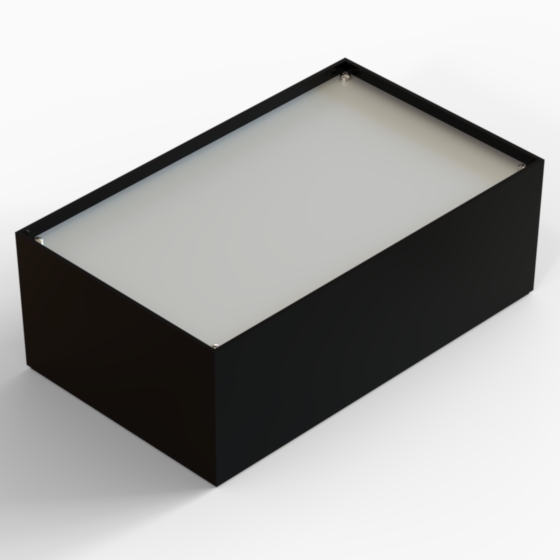

P/4.9 215 130 77 9004
P2H-AT 208 64,5 4 - PP4
PDF
DWG
Visualizza
  • Colore (Ral): 9004
  • Materiale: P2H-AT
  • MAX PCB L (mm): 208
  • MAX PCB W (mm): 64,5
  • Viti: 4
  • Batteria: -
  • Accessori: PP4
  • Disegni:  PDF  DWG
