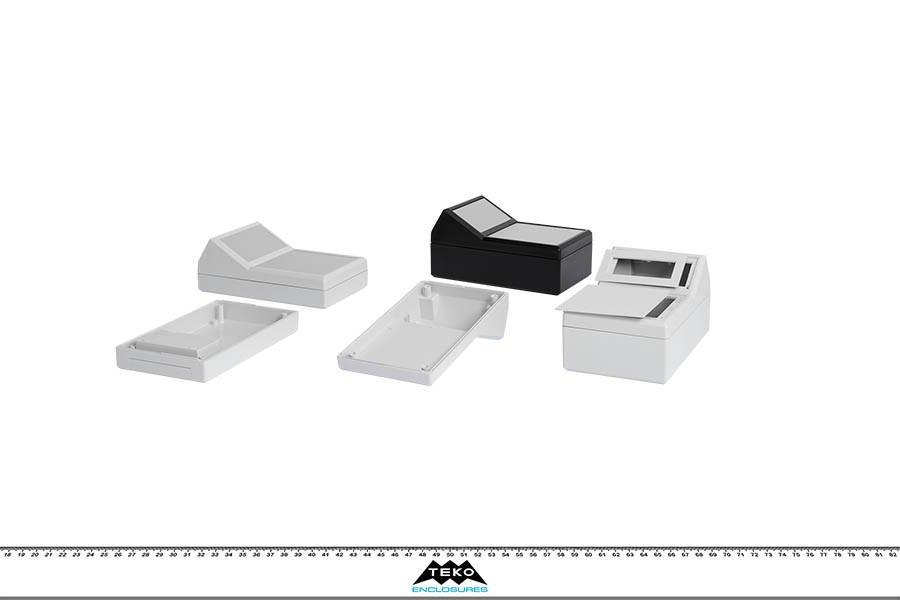

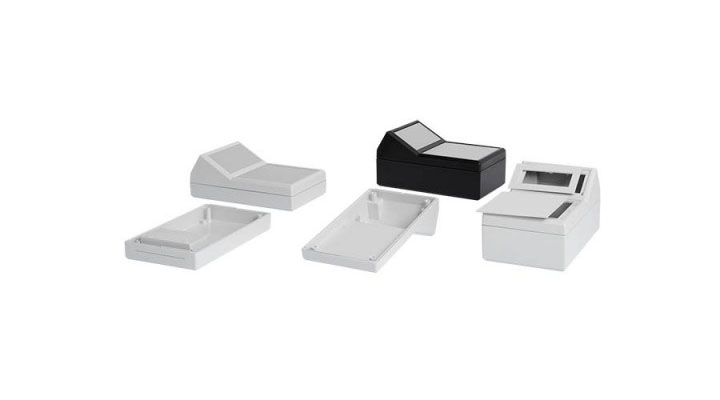

TENCLOS PULPIT

Produktfamilie Handheld - Gehaeuse fuer Elektronik - Kunststoff

Beschreibung

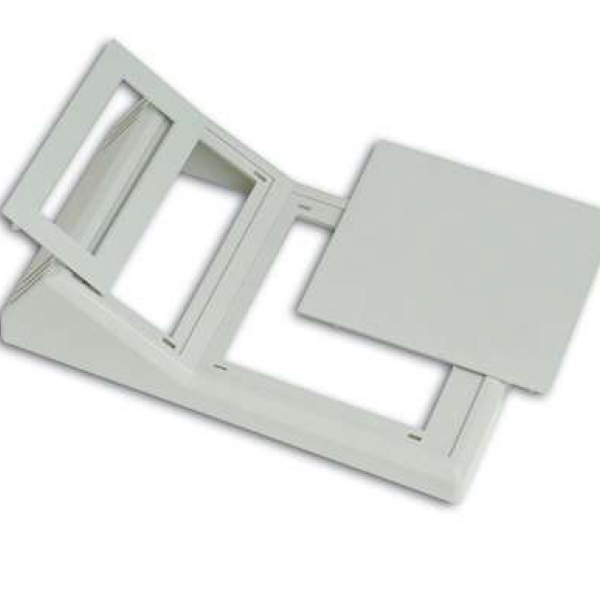

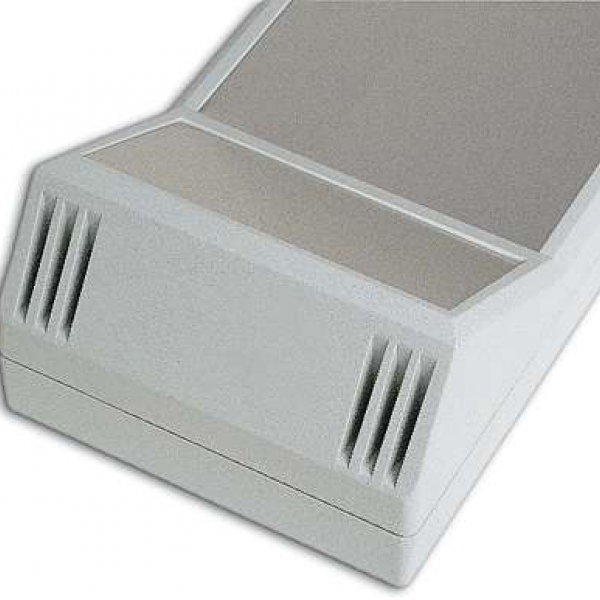

Kunststoffgehäuse mit geneigtem Oberteil. Matte Oberfläche. Das Unterteil hat integrierte Montagepfeiler für PCB. Die Modelle mit „B“ haben ein Fach für eine 9V-Batterie mit Schnappdeckel. Die Modelle mit „D“ haben ausgestanzte Plastikdeckel. Die geneigte Deckel hat einen Ausschnitt für Display (55 x 20 mm.). Montage mit vier Schrauben. Nach Anfrage, „MT1“ zur Wandmontage.

Details

Produkte

Modell L (mm) W (mm) H (mm) Farbe (Ral) Material MAX PCB L (mm) MAX PCB W (mm) Schrauben Batterie Zubehör Zeichnungen Mehr

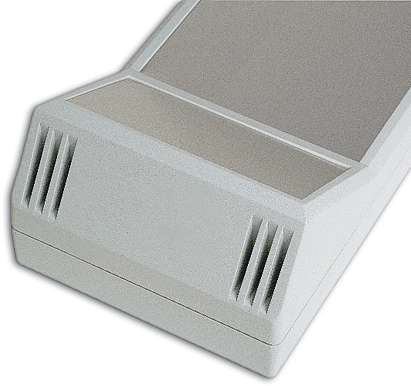

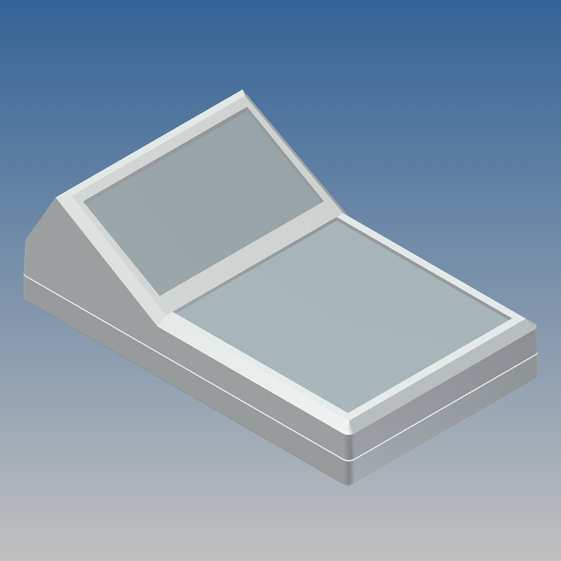

590.5 145 85 49 9018
AG-ATY 97,6 75,2 4 - MT1
PDF
DWG
Displays
  • Farbe (Ral): 9018
  • Material: AG-ATY
  • MAX PCB L (mm): 97,6
  • MAX PCB W (mm): 75,2
  • Schrauben: 4
  • Batterie: -
  • Zubehör: MT1
  • Zeichnungen:  PDF  DWG

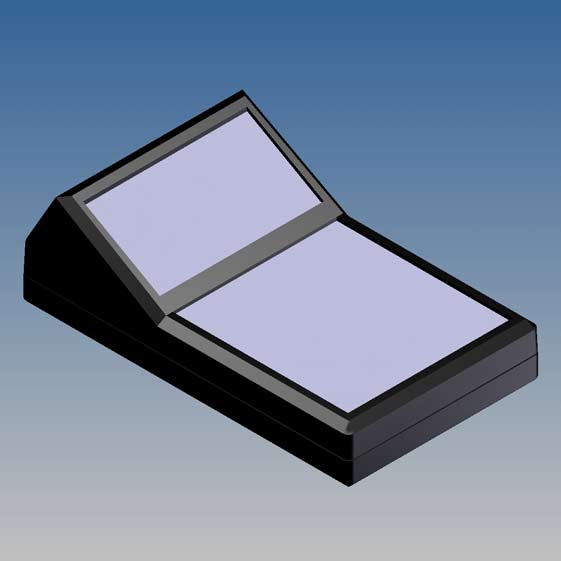

590.9 145 85 49 9004
P2H-AT 97,6 75,2 4 - MT1
PDF
DWG
Displays
  • Farbe (Ral): 9004
  • Material: P2H-AT
  • MAX PCB L (mm): 97,6
  • MAX PCB W (mm): 75,2
  • Schrauben: 4
  • Batterie: -
  • Zubehör: MT1
  • Zeichnungen:  PDF  DWG

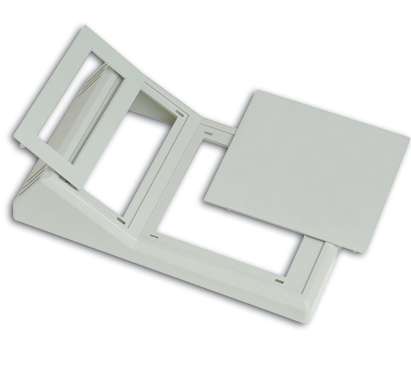

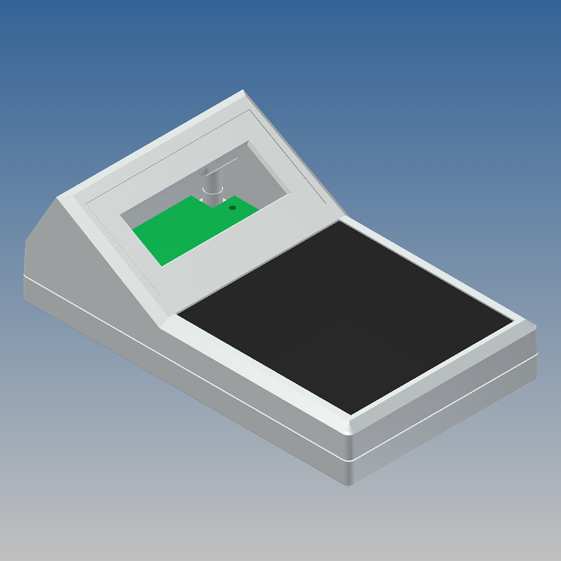

590/D.5 145 85 49 9018
AG-ATY 97,6 75,2 4 - MT1
PDF
DWG
Displays
  • Farbe (Ral): 9018
  • Material: AG-ATY
  • MAX PCB L (mm): 97,6
  • MAX PCB W (mm): 75,2
  • Schrauben: 4
  • Batterie: -
  • Zubehör: MT1
  • Zeichnungen:  PDF  DWG

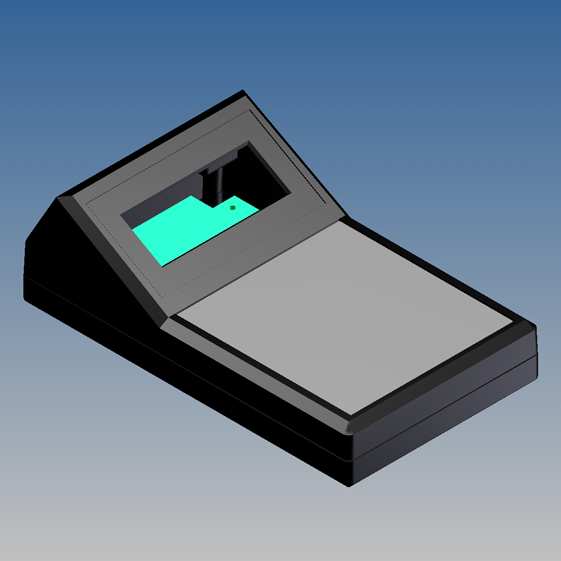

590/D.9 145 85 49 9004
P2H-AT 97,6 75,2 4 - MT1
PDF
DWG
Displays
  • Farbe (Ral): 9004
  • Material: P2H-AT
  • MAX PCB L (mm): 97,6
  • MAX PCB W (mm): 75,2
  • Schrauben: 4
  • Batterie: -
  • Zubehör: MT1
  • Zeichnungen:  PDF  DWG

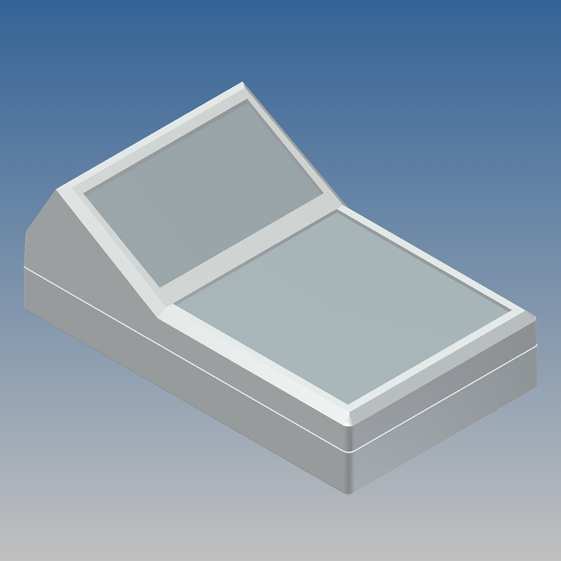

680-B.5 145 85 55 9018
AG-ATY 97,6 75,2 4 1 x 9V AB9
PDF
DWG
Displays
  • Farbe (Ral): 9018
  • Material: AG-ATY
  • MAX PCB L (mm): 97,6
  • MAX PCB W (mm): 75,2
  • Schrauben: 4
  • Batterie: 1 x 9V
  • Zubehör: AB9
  • Zeichnungen:  PDF  DWG

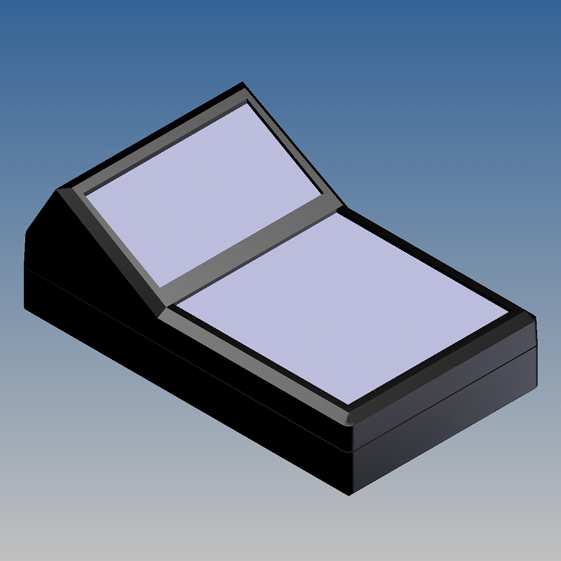

680-B.9 145 85 55 9004
P2H-AT 97,6 75,2 4 1 x 9V AB9
PDF
DWG
Displays
  • Farbe (Ral): 9004
  • Material: P2H-AT
  • MAX PCB L (mm): 97,6
  • MAX PCB W (mm): 75,2
  • Schrauben: 4
  • Batterie: 1 x 9V
  • Zubehör: AB9
  • Zeichnungen:  PDF  DWG

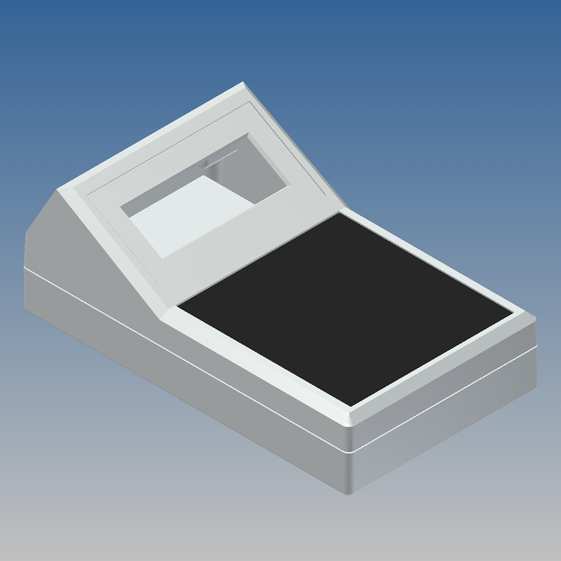

680D-B.5 145 85 55 9018
AG-ATY 97,6 75,2 4 1 x 9V AB9
PDF
DWG
Displays
  • Farbe (Ral): 9018
  • Material: AG-ATY
  • MAX PCB L (mm): 97,6
  • MAX PCB W (mm): 75,2
  • Schrauben: 4
  • Batterie: 1 x 9V
  • Zubehör: AB9
  • Zeichnungen:  PDF  DWG

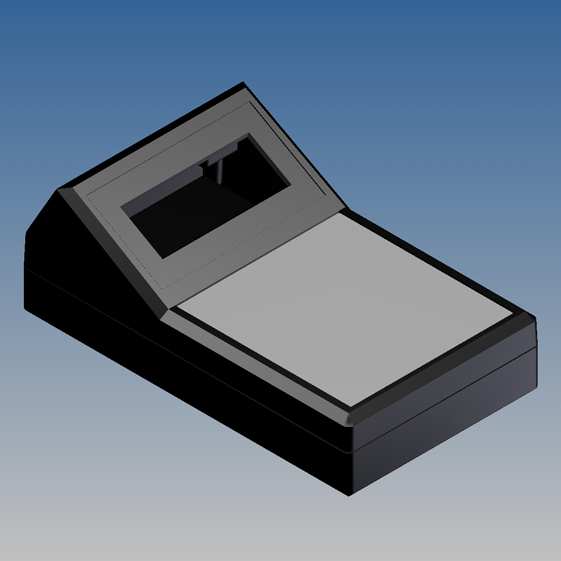

680D-B.9 145 85 55 9004
P2H-AT 97,6 75,2 4 1 x 9V AB9
PDF
DWG
Displays
  • Farbe (Ral): 9004
  • Material: P2H-AT
  • MAX PCB L (mm): 97,6
  • MAX PCB W (mm): 75,2
  • Schrauben: 4
  • Batterie: 1 x 9V
  • Zubehör: AB9
  • Zeichnungen:  PDF  DWG
690.5 145 85 55 9018
AG-ATY 97,6 75,2 4 - MT1
PDF
DWG
Displays
  • Farbe (Ral): 9018
  • Material: AG-ATY
  • MAX PCB L (mm): 97,6
  • MAX PCB W (mm): 75,2
  • Schrauben: 4
  • Batterie: -
  • Zubehör: MT1
  • Zeichnungen:  PDF  DWG
690.9 145 85 55 9004
P2H-AT 97,6 75,2 4 - MT1
PDF
DWG
Displays
  • Farbe (Ral): 9004
  • Material: P2H-AT
  • MAX PCB L (mm): 97,6
  • MAX PCB W (mm): 75,2
  • Schrauben: 4
  • Batterie: -
  • Zubehör: MT1
  • Zeichnungen:  PDF  DWG

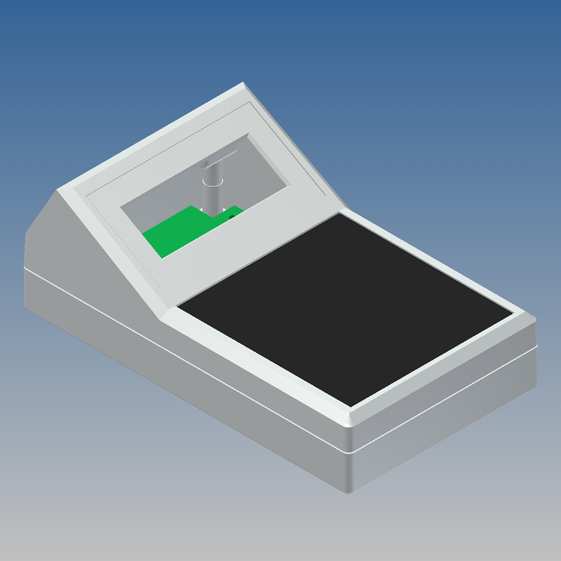

690/D.5 145 85 55 9018
AG-ATY 97,6 75,2 4 - MT1
PDF
DWG
Displays
  • Farbe (Ral): 9018
  • Material: AG-ATY
  • MAX PCB L (mm): 97,6
  • MAX PCB W (mm): 75,2
  • Schrauben: 4
  • Batterie: -
  • Zubehör: MT1
  • Zeichnungen:  PDF  DWG

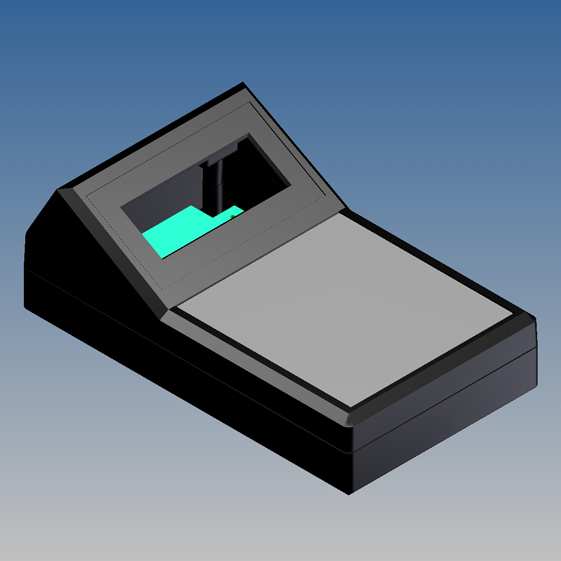

690/D.9 145 85 55 9004
P2H-AT 97,6 75,2 4 - MT1
PDF
DWG
Displays
  • Farbe (Ral): 9004
  • Material: P2H-AT
  • MAX PCB L (mm): 97,6
  • MAX PCB W (mm): 75,2
  • Schrauben: 4
  • Batterie: -
  • Zubehör: MT1
  • Zeichnungen:  PDF  DWG

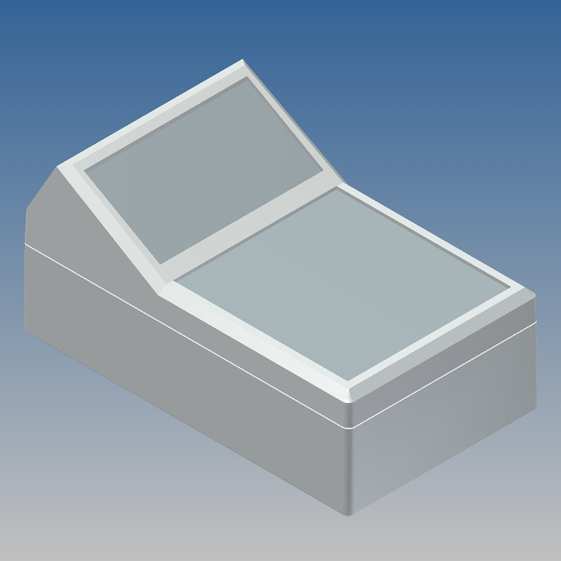

790.5 145 85 73 9018
AG-ATY 97,6 75,2 4 - MT1
PDF
DWG
Displays
  • Farbe (Ral): 9018
  • Material: AG-ATY
  • MAX PCB L (mm): 97,6
  • MAX PCB W (mm): 75,2
  • Schrauben: 4
  • Batterie: -
  • Zubehör: MT1
  • Zeichnungen:  PDF  DWG

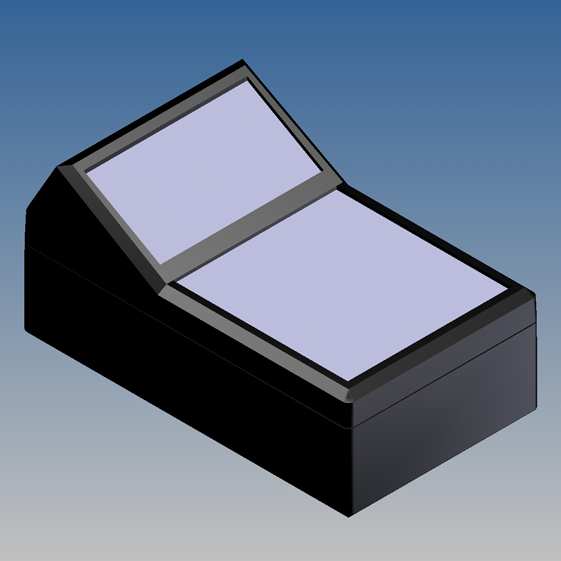

790.9 145 85 73 9004
P2H-AT 97,6 75,2 4 - MT1
PDF
DWG
Displays
  • Farbe (Ral): 9004
  • Material: P2H-AT
  • MAX PCB L (mm): 97,6
  • MAX PCB W (mm): 75,2
  • Schrauben: 4
  • Batterie: -
  • Zubehör: MT1
  • Zeichnungen:  PDF  DWG

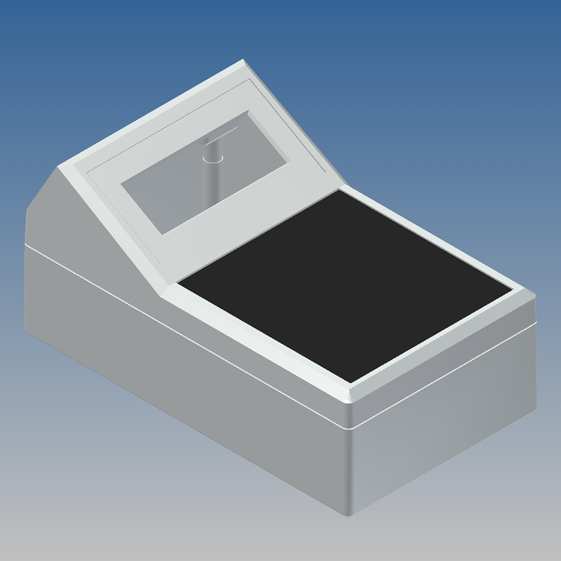

790/D.5 145 85 73 9018
AG-ATY 97,6 75,2 4 - MT1
PDF
DWG
Displays
  • Farbe (Ral): 9018
  • Material: AG-ATY
  • MAX PCB L (mm): 97,6
  • MAX PCB W (mm): 75,2
  • Schrauben: 4
  • Batterie: -
  • Zubehör: MT1
  • Zeichnungen:  PDF  DWG

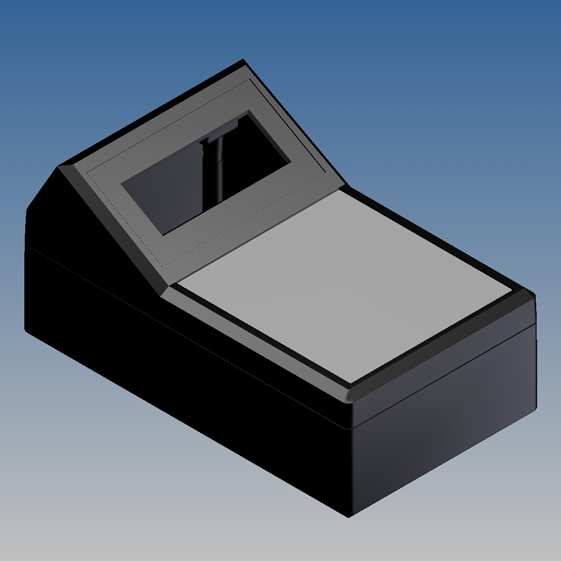

790/D.9 145 85 73 9004
P2H-AT 97,6 75,2 4 - MT1
PDF
DWG
Displays
  • Farbe (Ral): 9004
  • Material: P2H-AT
  • MAX PCB L (mm): 97,6
  • MAX PCB W (mm): 75,2
  • Schrauben: 4
  • Batterie: -
  • Zubehör: MT1
  • Zeichnungen:  PDF  DWG
